Nedre Vinstra – Oslo
Kraftledningen Vinstra–Fåberg–Oslo var svært viktig for hovedstadens strømforsyning i tidlig etterkrigstid. Dette er Norges høyest spenningssatte betongmastledning. Da den ble satt i drift, var den også landets lengste ledning.
Vinstravassdraget er, sammen med Otta, den viktigste sideelven til Gudbrandsdalslågen. Vassdraget starter ved østenden av Bygdin i Jotunheimen og renner, via en rekke innsjøer, østover mot Gudbrandsdalen. I kraftutbyggingssammenheng skiller man som regel mellom øvre og nedre del av vassdraget, og dette skillet går ved innsjøen Olstappen.
Fallrettighetene i Vinstravassdraget mellom Olstappen og Gudbrandsdalslågen ble kjøpt opp av Hamar, Vang og Furnes kommunale kraftselskap (HVF) allerede i 1933. En full utbygging var imidlertid en langt større oppgave enn det HVF kunne gjennomføre på egen hånd, og de inngikk et samarbeid med Aker Elektrisitetsverk. I 1946 ble Vinstra kraftselskap stiftet, og anleggsarbeidet ble påbegynt året etter. I Vinstra kraftselskap hadde HVF en eierandel på én tredel, mens Aker hadde en eierandel på to tredeler. 1. januar 1948 ble Aker Elektrisitetsverk en del av Oslo Lysverker, og eierandelene i Vinstra kraftselskap fulgte med inn i det sammenslåtte selskapet.
I de første årene etter krigen var mangel på arbeidskraft, materialer og maskiner et stort problem for kraftutbygginger. Dette var også hovedårsaken til at det tok lang tid å fullføre Vinstrautbyggingen. Oslo Lysverker hadde begrensede ressurser til rådighet, og de valgte derfor først å ferdigstille Hol kraftverk i Hallingdal. I 1949, etter at første byggetrinn i Hol var ferdig, kom man imidlertid i gang med full arbeidsstyrke på Vinstra, og i 1953 stod anlegget klart med to aggregater på til sammen 100 MW. Kapasiteten i kraftverket har senere blitt utvidet flere ganger.
Fra kraftverkets maskiner ble det lagt 220 kV-énfasekabler til et koblingsanlegg i friluft, og herfra ble det bygget 220 kV-ledning videre mot Fåberg og Oslo. Det var Vinstra kraftselskap som stod for planleggingen og administrasjonen av ledningsbyggingen, mens det praktiske anleggsarbeidet ble overlatt til Betonmast A/S i Oslo. Vinstra kraftselskap ble stående som eier av de første 62 kilometerne til Fåberg, og Oslo Lysverker ble eier av de resterende 145 kilometerne videre til Oslo. Driftsansvaret for hele ledningen ble lagt til Vinstra kraftselskap.

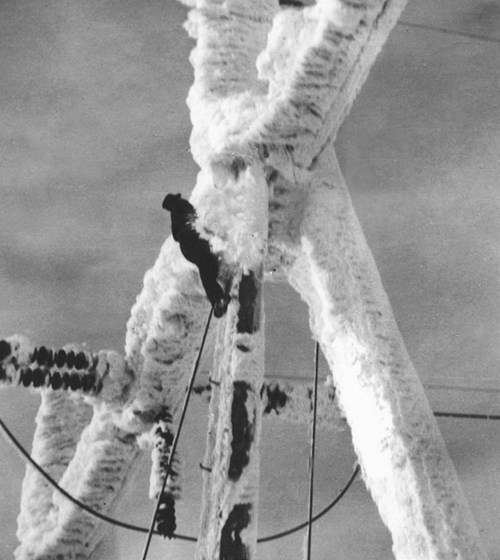

På strekningen Vinstra–Fåberg går ledningen i høyfjellet, godt over 1000 m.o.h. En tidligere bygget ledning fra Kamfoss kraftverk, i delvis samme trasé, hadde flere ganger vært utsatt for nedising. På grunn av dette ble ledningen fra Vinstra prosjektert for å tåle meget store isbelastninger. Det ble også bestemt at mastene skulle bygges i betong.
Ledningen stod ferdig bygget ved utgangen av oktober 1952, men ble spenningssatt først noen måneder senere, i forbindelse med at det første aggregatet i Vinstra kraftverk ble satt i drift 24. januar 1953.
For å ta ut sin del av kraften, bygget HVF en transformatorstasjon på Fåberg ved Hovemoen nord for Lillehammer. Samtidig bygget Oslo Lysverker Ulven transformatorstasjon øst for Oslo sentrum for å ta ut sin del. Transformatorene på Ulven ble bygget inn i en skjæring i fjellet, dekket av et solid tak. Anleggsarbeidet ble satt i gang i juli 1950, og stasjonen stod klar for å ta imot kraften fra Vinstra i 1953.
Vinstra kraftverk skiftet navn til Nedre Vinstra kraftverk i 1959, da det også ble bygget et Øvre Vinstra kraftverk. Dette er årsaken til at ledningen som opprinnelig ble kalt Vinstra–Oslo i dag kalles Nedre Vinstra–Oslo. Ledningen ble spenningsoppgradert til 300 kV sommeren 1963.
Mot slutten av 1991 gikk Oslo Lysverker over til å bli et aksjeselskap, og skiftet med dette navn til Oslo Energi A/S. Etter en større omorganisering av selskapet i 1996 ble nettvirksomheten organisert i Oslo Energi Nett AS. Samtidig hadde HVF fra 1987 gått sammen med Ringsaker og Nes Kraftanlegg og Løten Elektrisitetsverk i det nye Hamar-regionen Energiverk AS (HrE). I 1999 ble hele Vinstraledningen overtatt av Statnett SF. De kjøpte da strekningen Nedre Vinstra–Fåberg av Vinstra kraftselskap, Fåberg transformatorstasjon av HrE, og strekningen Fåberg–Ulven av Oslo Energi Nett.
Kraftledningen Nedre Vinstra–Oslo har strømførende liner av typen simplex FeAl 329, med 592,6 mm2 tverrsnitt, hvorav stålkjerne på 67,9 mm2. Den ble opprinnelig satt i drift med 220 kilovolts spenning, men oppgradert til 300 kV i 1963 i forbindelse med overgangen fra et spolejordet til et fast jordet system for det norske samkjøringsnettet.
Mastene er portalmaster av armert betong. Forankringsmastene har traverser i betong, mens bæremastene har galvaniserte jerntraverser opplagret i ledd på toppen, slik at det ved linjebrudd oppnås en avspenning i forbindelsen mellom mast og travers. Det er til sammen 880 master på ledningen, fordelt på 297 master mellom Nedre Vinstra og Fåberg og 583 master mellom Fåberg og Ulven.
Valget av armert betong som mastemateriale førte til at man kunne sløyfe krysningsmaster, og at man kun trengte å anvende forankringsmaster ved større vinkler og oppstrekk i ledningen. Ved å redusere antallet forankringsmaster fikk man færre skjøter og dermed en mer driftsikker ledning. Bruk av betongmaster på en ledning av slike dimensjoner er svært uvanlig. Det finnes enkeltmaster i betong på andre 300 kV-ledninger, men Nedre Vinstra– Oslo er landets eneste ledning på dette spenningsnivået som i sin helhet er bygget med betongmaster.
På Fåberg transformatorstasjon tok HVF/HrE (i dag en del av Eidsiva Energi) ut kraft for videre fordeling til sitt område. Senere har det også blitt bygget nye ledninger til og fra Fåberg, og Statnett har overtatt eierskapet. Ledningen har sitt endepunkt i Ulven transformatorstasjon. Denne ble bygget for å viderefordele Vinstrakraften ut på 45 kV-nettet i det som tidligere var Aker Elektrisitetsverks fordelingsdistrikt.

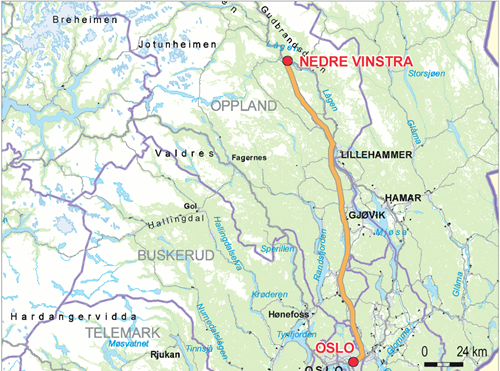

Fra utendørsanlegget ved Nedre Vinstra kraftverk går ledningen i sørøstlig retning over fjellet, i omkring 1000 meters høyde til Gausdal, og videre gjennom skog og jordbrukslandskap til Fåberg transformtorstasjon rett nord for Lillehammer sentrum.
Fra Fåberg krysser ledningen over til vestsiden av Mjøsa og fortsetter sørover gjennom skogkledde åser i 400-600 meters høyde. Ved Vardal og Raufoss flater terrenget ut, og herfra går ledningen gjennom jordbrukslandskap med enkelte innslag av skog mot Jaren og Roa. Videre går den gjennom skogen øst for Gjøvikbanen til Hakadal, før den krysser over mot Nordmarka og Lillomarka og møter bebyggelsen øverst i Groruddalen. Den siste delen går sørover gjennom urban bebyggelse i Groruddalen og ned til mottakerstasjonen på Ulven øst for Oslo sentrum.
Ettersom omkring tre firedeler av ledningen går gjennom skogområder, blir det automatisk betydelige inngrep knyttet til trasérydding. Samtidig kan det nok hevdes at betongmastene har et enklere mastebilde og er bedre tilpasset vegetasjonen og terrenget rundt seg enn det stålmaster på ledninger med tilsvarende spenningsnivå er. Slik sett kan man si at valget av betong som materiale i mastene er heldig med tanke på forholdet til landskap og miljø.

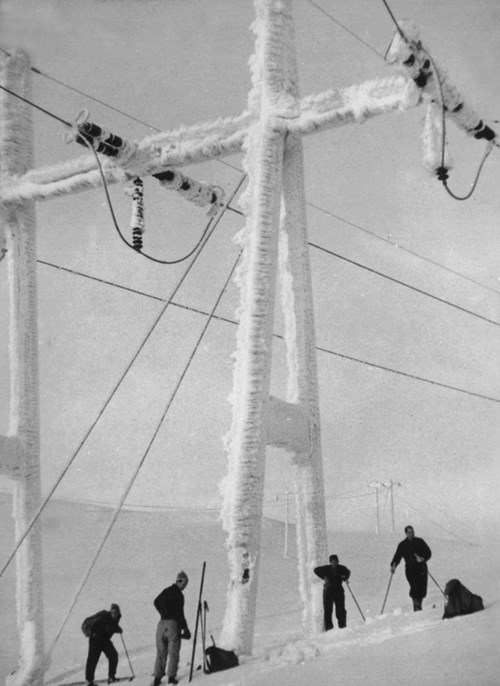

Noen av de største utfordringene for ledningsbygging her til lands har vært klimaet og topografien. Særlig har kraftoverføringer i ulendt fjellterreng stilt spesielle krav til arbeidsteknikk, dimensjoner og tekniske løsninger. Dette var også tilfelle for ledningen Nedre Vinstra–Oslo. Traseen går over fjellet i over 1000 meters høyde, og ledningen ble derfor meget solid dimensjonert. Det ble også vedtatt å ha fast vakt på denne strekningen om vinteren.
Nedre Vinstra–Oslo er bygget med betongmaster. Betong var, særlig på første halvdel av 1900-tallet, ikke et uvanlig materiale i kraftledningsmaster. Når det gjelder ledninger på dette spenningsnivået, er imidlertid Nedre Vinstra–Oslo den eneste. På 300 kVledningen Hol–Oslo fra 1949 er det riktignok enkelte betongmaster, men denne ledningen består likevel hovedsakelig av stålmaster og skiller seg således klart fra Nedre Vinstra–Oslo.
Man så nok på tidspunktet for byggingen av ledningen for seg at betong ville bli et atskillig mer vanlig materiale innen fremtidig mastebygging på dette nivået enn det som skulle bli tilfelle. Dette skyldes nok i stor grad at nye typer stålmaster etter hvert viste seg å ha tilfredsstillende soliditet og holdbarhet, samtidig som byggeprosessen med stålmaster ble både enklere og billigere. Nedre Vinstra–Oslo fremstår dermed i dag som en unik ledning med tanke på materialbruk i master.
Okkupasjonsårene 1940-45 hadde etterlatt Norge med et stort etterslep i kraftforsyningen. Selv i hovedstaden var det fortsatt tilfeller av rasjonering og utkobling, og særlig var den uvanlig kalde vinteren 1947 problematisk. Mangelen på elektrisk kraft og en økende etterspørsel knyttet til gjenreisingen av landet, skapte et meget stort behov for ny tilførsel. For hovedstadens vedkommende var Vinstra–Oslo, sammen med Hol–Oslo fra 1949, den viktigste kraftoverføringen i denne perioden. Gjennom kraften som HVF tok ut på Fåberg, var ledningen også svært betydningsfull for forsyningen i store deler av Hedmark.
Det er ikke bare betongmastene som gjør Vinstra–Oslo til et spennende anlegg rent teknisk. Da ledningen ble bygget, var 132 kV det vanlige spenningsnivået på større kraftoverføringer her i landet. Vinstra– Oslo ble imidlertid, som den andre ledningen i Norge, bygget med 220 kV, kun fire år etter at Hol–Oslo hadde blitt den første. Da ledningen ble spenningsoppgradert til 300 kV i 1963, var dette kun to år etter at Tokke–Rød hadde blitt Norges første på dette spenningsnivået. Vinstra–Oslo var også, med sine 207 km, landets lengste kraftledning ved idriftsettelsen.
Av anlegg direkte tilknyttet ledningen må ikke minst nevnes Nedre Vinstra kraftverk. Anlegget, som opprinnelig fikk navnet Vinstra kraftverk, var en svært viktig etterkrigsutbygging, og står igjen som en milepæl innen norsk fjellsprengningsteknikk. I dag fremstår kraftverket som et komplekst anlegg, med flere utbyggingstrinn som er integrert arkitektonisk på en god måte. Transformatorstasjonene på Fåberg og Ulven fremstår i tillegg begge som gode tidstypiske eksempler på etterkrigstidens betongpregete industri- og trafoarkitektur.
Relatert informasjon
Fra: Nedre Vinstra kraftverk
Til: Ulven transformatorstasjon
Fylke(r): Oppland, Akershus, Oslo
I drift: 1953
Lengde: 207 km
Spenning: 300 kV
Nåværende eier: Statnett SF
Viktige momenter
- gjenoppbygging etter 2. verdenskrig
- landets lengste ledning ved idriftsettelsen
- værutsatt høyfjellsterreng
- betongmaster
- tidlig 220 kV-ledning
- Nedre Vinstra kraftverk
- Fåberg transformatorstasjon
- Ulven transformatorstasjon
Kilder
Litteratur:
- Johannessen, Finn Erhard (1992): I støtet – Oslo Energi gjennom 100 år. Oslo: Gyldendal.
- Just, Carl (1952): Oslo Elektrisitetsverk 1892-1952. Oslo: J. Chr. Gundersen.
- Solem, Arne (1954): Norske kraftverker. Oslo: Teknisk ukeblads forlag.
- Solem, Arne & Vogt, Fredrik (1966): Norske kraftverker – Bind 2. Oslo: Teknisk ukeblads forlag.
- Tøsse, Tryggve (1990): Fra Bygdin til Lågen – historien om Vinstra kraftselskap. Vinstra kraftselskap.
Muntlige kilder:
- Bjørn Brekken, Statnett SF
- Knut Stabell, Statnett SF
